Диагностический потенциал эластографии в реальном времени при заболеваниях поджелудочной железы различного генеза

В этой связи особую актуальность приоббретает совершенствование методов визуаализации ПЖ. Одним из таких вариантов является статическая (компрессионная) эласстография, обеспечивающая повышение иннформативности, чувствительности и специфичности ультразвукового метода. В настооящее время методика получила широкое распространение в медицинских центрах США, Японии, Западной Европы [1].

Развитием статической (компрессионнной) эластографии занимается несколько ведущих компаний – производителей ультразвукового оборудования premiummкласса, каждая из которых запатентовала для нее свое название: у Hitachi – это ReallTime Elastography (RTE) – эластография в реальном времени; у Toshiba – лаконично Elasstography; Ultrasonix обозначает методику Free Hand RTE. Не вдаваясь в терминологическую дискуссию, подчеркнем, что это синонимические названия одной и той же методики. Далее в статье она обозначается RTE.

Рассмотрим методику RTE и ее потенциал в диагностике заболеваний ПЖ на примерах обсуждения результатов, полученных зарубежными учеными, и данных собственных исследований.

RTE является разновидностью ультразвукового метода с направленностью изучения эластичности ткани в режиме реального времени. Технология исследования базируется на выявлении признаков поражения ПЖ в В-режиме, затем проводится исследование в режиме RTE. Выполнение таковой позволяет получить как качественные, так и количественные показатели эластичности ткани без использования дополнительной ручной компрессии. В основу методики положена ритмичная физиологическая компрессия, которой ПЖ, как и другие внутренние органы, подвергается вследствие пульсации сердца и расположенных рядом крупных артериальных сосудов. При этом мягкие части ткани ПЖ деформируются в большей степени, плотные – в меньшей. Отраженные эхосигналы улавливаются датчиком и используются компьютером для вычисления перемещения участков ткани органа, после чего на экран выводится изображение распределения его деформации в режиме цветового картирования.

Адекватность нажатия датчиком в проекции ПЖ на передней брюшной стенке, производимого врачом-сонологом, контролируется соответствующим индикатором на экране монитора – зеленая круглая диаграмма в правом нижнем углу (рис. 2-4). Это гарантирует получение изображения с минимальным количеством артефактов. Ввиду того что цветовой паттерн эластографического изображения не бывает стабильным длительное время, в течение 5 с производится его видеозапись, которую затем используют для качественной и количественной оценки.

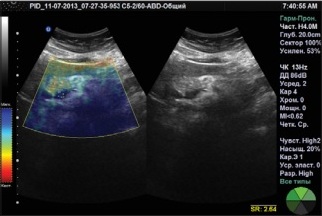

Рис. 2. Эластограмма при фиброзе перидуктальной зоны ПЖ

Каждый участок эластографического изображения с другим числовым значением эластичности связан с тем или иным состоянием ткани (нормальная ткань, фиброз, очаговые образования паренхимы ПЖ и т.д.) и визуально идентифицируется соответствующим цветом. Например, в ультразвуковом сканере фирмы Ultrasonix (Канада) наименее эластичные ткани окрашены в темнокрасный цвет, ткани средней эластичности – в желтозеленый, эластичные ткани – в цвета синеголубого спектра. Просматривая цветовую гамму изображения, судят об однородности структуры ПЖ, наличии, локализации и особенностях выявленных изменений. Достоинством RTE, облегчающим трактовку результатов, является синхронное выполнение визуализации ПЖ в серошкальном В-режиме изображения в реальном времени и режиме цветового картирования этих же участков ткани – на экран выводятся одновременно оба изображения (рис. 2-4).

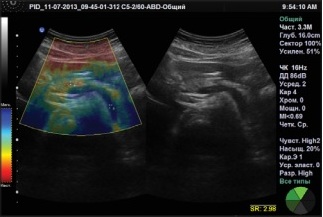

Рис. 3. Эластограмма при фиброзе ПЖ

RTE не предоставляет абсолютных цифр плотности ПЖ в кПа. Однако благодаря компьютерной программе в ходе исследования производится автоматизированный расчет коэффициентов эластичности – elastic strain ratio (ЕSR) – для отдельных участков паренхимы ПЖ. С этой целью на полученной кинопетле выбирают так называемые зоны интереса – regions of interest (ROI): участок А, проблемный с точки зрения диагностики (ROIА), и участок эталон В (ROIВ). ROIА представляет максимально большой захват области очагового поражения или зоны наименьшей эластичности согласно цветовому паттерну – «жесткая» ткань. ROIВ выбирают из тканей, окружающих ROIА, соответствующих эластичному, «мягкому» цветовому паттерну. В качестве этого участка, как правило, используется неизмененная область самого органа. Коэффициент эластичности ЕSR представляет собой отношение значений B/A, количественно характеризующее эластичность проблемного участка. Учитывая, что при выборе различных ROI-В вокруг очага поражения значения ЕSR могут несколько отличаться, применяется усредненный показатель трех замеров между одной и той же ROIА и трех различных ROI-В. Таким образом, исследователь получает не абсолютные показатели эластичности ткани, а коэффициенты соотношений «патология/норма». Таким сравнительным показателям в настоящее время отдается предпочтение, поскольку варианты нормы в абсолютных числовых значениях имеют широкий диапазон, особенно это касается оценки результатов исследования ПЖ у детей.

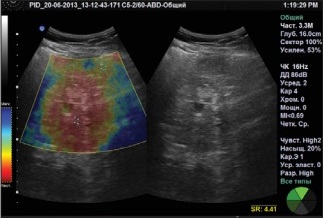

Рис. 4. Эластограмма очагового образования ПЖ

Результаты RTE регистрируются в виде клипов или статических изображений и могут использоваться в дальнейшем при необходимости динамичного наблюдения. Методика легко воспроизводима и не зависит от ограничений по состоянию пациентов, таких как ожирение IIIIV ст., выраженный холестаз, острый гепатит, асцит.

Итак, современная генерация ультразвукового оборудования при выполнении RTE позволяет осуществлять как качественный, так и количественный анализ эластичности ткани исследуемого органа.

Каково же клиническое значение RTE при заболеваниях ПЖ?

Прежде всего, RTE позволяет с успехом решать вопросы ее очаговой патологии. В случае выявления в Врежиме очагового поражения ПЖ врач-сонолог с помощью RTE оценивает очаг с позиции «доброкачественное/злокачественное образование», проводя таким образом предположительную оценку гистоструктуры очага. При необходимости определяется область биопсии, реализация которой под контролем RTE позволяет сделать исследование более точным.

Нужно отметить, что еще со времен Гиппократа низкая эластичность новообразования рассматривалась как показатель его злокачественности. Некоторые последние исследования указывают, что RTE является многообещающей технологией с высокой степенью достоверности и точности в дифференциальной диагностике солидных поражений ПЖ [2, 3, 4, 5]. В частности, гомогенность или гетерогенность рисунка эластографического цветового паттерна, а также доминирование определенного цвета достоверно коррелируют с гистологическими характеристиками ПЖ [6]. Поэтому, несмотря на то что RTE является относительно новой методикой, ее уже окрестили «виртуальной биопсией» [7]. При исследовании регионарных лимфатических узлов RTE позволяет провести дифференциальную диагностику между их воспалительными и метастатическими изменениями. Поэтому методику можно использовать для уточнения стадии злокачественного процесса органов гепатопанкреато-дуоденальной зоны. Таким образом, методика RTE расширяет диагностические возможности.

Первые работы в области ультразвуковой эластографии ПЖ относятся к периоду 2005-2008 гг. Высокая диагностическая ценность качественной RTE с чрескожным доступом ультразвукового сигнала в диагностике очаговых образований ПЖ была отмечена сразу же. В частности, сравнивая полученные данные исследований только в В-режиме и в комбинации В-режима и RTE, H. Uchida еt al. [8] показали повышение частоты правильных диагнозов в целом с 73 до 97%, в том числе при аденокарциноме ПЖ – с 66 до 93%, а в случае эндокринных опухолей ПЖ – с 66 до 100%.

Диагностический потенциал RTE значительно возрос с появлением возможности ее выполнения эндоскопически. Традиционную эндоскопическую сонографию стали проводить с RTE благодаря использованию эндоскопического линейного датчика. Это исследование получило название эндоскопической ультразвуковой пальпации и уже включено в национальные и между народные консенсусы по диагностике заболеваний ПЖ наряду с контрастной эндоскопической сонографией и прицельной биопсией под эндоскопическим ультразвуковым контролем [9, 10, 11].

В работах J. IglesiasGarcia еt al. [12, 13] приводятся данные чувствительности и специфичности RTE ПЖ, выполняемой эндоскопически. Статистические показатели качественной эластографии, оценки цветового паттерна при диагностике очаговых образований ПЖ достигали чувствительности в пределах 99,1100%, при этом специфичность составила в среднем 71,43%. Коэффициент эластичности ЕSR показал усредненные статистические данные чувствительности 99,5% и специфичности – 99,5%.

Важным ориентиром для характеристики «доброкачественное/злокачественное образование» является расчет для коэффициента эластичности ЕSR цифрового значения, так называемой точки отсечения(cutoff level). Например, при самом «мягком» злокачественном образовании – аденокарциноме ПЖ – этот показатель составляет 6,04, при нейроэндокринной злокачественной опухоли – 26,63 (чувствительность и специфичность 91,7 и 83,3% соответственно). Это позволяет наиболее точно локализовать зону максимальной вероятности патологического процесса [14, 15]. Вместе с тем эндоскопические исследования, выполняемые под общей анестезией, расцениваются как инвазивные. Поэтому в настоящее время акцент переносится на чрескожную технологию.

В последние три года усилия ученых были направлены на создание технических способов, позволяющих повысить информативность качественного компонента RTЕ – цветового паттерна. Объективизации цветовых характеристик позволили достигнуть разработки программных средств оффлайноценки полученного изображения. К ним относятся программа Statistica Neural Networks v. 4.0 E, а также программа для обработки и анализа изображений ImageJ Software (NIH, США). Последняя подготовлена сотрудниками Национального института здоровья США и распространяется как общественное достояние без лицензионных ограничений. Программы охватывают широкий круг задач обработки изображений, что открывает новые возможности для достижения исследовательских целей. В частности, дискретный анализ «плотности и географии расположения» 256пиксельной цветовой палитры позволяет осуществить виртуальное гистосканирование паренхимы ПЖ. Именно эта технология расценивается как инструмент неинвазивного изучения диффузных патологических процессов в ПЖ.

Сегодня остаются открытыми многие вопросы патогенеза фиброза и цирроза ПЖ, их диагностики, оценки объема функционально сохранной паренхимы ПЖ [16, 17]. За привычным заключением УЗИ «диффузные изменения ПЖ» часто скрываются фиброзные изменения органа, часть из которых можно детально описать при проведении RTE. Эта методика выявляет не только гипо или гиперэхогенные структурные элементы, но и изоэхогенные, что недоступно обычному УЗИ. Вместе с тем определение ранних стадий поражения ПЖ является принципиально важным. Методика RTE дает четкую оценку распространенности и степени фиброза в паренхиме ПЖ, на основе чего возможно изучение соотношений развития фиброзных изменений и выраженности недостаточности экзо и эндокринной функций органа. Наблюдение динамики изменения соотношений сохраненной и поврежденной ткани по цветовому паттерну на фоне лечения дает объективные показатели оценки эффективности различных консервативных комплексов антифибротической терапии органа. Например, как быстро и полноценно происходит стабилизация морфологических изменений ПЖ под влиянием какоголибо воздействия; насколько целесообразно применение, в каких дозах и как длительно ферментных препаратов, ингибиторов протеаз или лекарственных средств из любых других групп. При выполнении хирургического вмешательства важно максимальное сохранение функционирующей паренхимы органа. Для хирургов знание локализации и объема поврежденной ткани ПЖ позволяет приблизиться к разработке техник органосберегающих операций типа Fray и Begger путем четкого определения зон паренхимы ПЖ, подлежащих резекции.

RTE рекомендуют использовать для скрининга в определенных группах риска, например, для ежегодных обследований на предмет неоплазии у пациентов с выраженным фиброзом ПЖ. Это не занимает много времени и не требует больших средств, но позволяет сберечь здоровье малыми усилиями. В последнее время медицина достигла неплохих показателей в лечении многих злокачественных опухолей. Некоторые из них, будучи рано диагностированными, можно излечить полностью.

Таким образом, анализ результатов, полученных разными исследователями, позволяет утверждать, что RTE является высокоинформативным методом диагностики очаговых и диффузных изменений паренхимы ПЖ. Уточнение характера очагового образования, выявление фиброза ПЖ, определение особенностей течения этих процессов играет решающую роль для постановки диагноза, определения объема терапии и упорядочения представлений о прогнозе хронических болезней ПЖ вне зависимости от их этиологии.

В нашей работе ультразвуковая эластография ПЖ осуществлена чрескожным способом Free Hand RTЕ на ультразвуковом сканере Sonix Touth фирмы Ultrasonix (Канада) с помощью линейного L145 (514 МГц) или конвексного C52 (25 МГц) датчиков. Под наблюдением находились 20 человек в возрасте от 30 до 75 (46,6±3,5) лет c диагнозом ХП, поровну мужчин и женщин. Для сравнения показателей Free Hand RTЕ проведена восьми лицам без признаков патологии ПЖ по результатам комплексного обследования с учетом клинических, лабораторных и инструментальных данных(группа контроля).

При оценке состояния ПЖ последовательно использовали рутинное УЗИ в серошкальном Врежиме и режим RTЕ. Анализ проводили по характеру цветового паттерна (однородность окраски, распределение по цветовой шкале) и коэффициенту эластичности ЕSR. Статистическая обработка результатов исследования осуществлялась методами вариационной статистики, реализованными стандартным пакетом прикладных программ SPSS 13.0 for Windows.

Были получены следующие результаты. Практически у всех лиц контрольной группы (семь из восьми человек) цветовой паттерн ПЖ был представлен гомогенным распределением синего цвета. Количественные параметры коэффициента эластичности ЕSR находились в пределах от 0,39 до 1,43 (0,92±0,09), существенно не различаясь в паренхиме головки (0,90±0,08), тела (0,97±0,11) и хвостовой части (0,92±0,11) органа. Коэффициент эластичности ЕSR перидуктальной зоны железы составил 0,98±0,11.

Диффузные изменения ПЖ, выявленные у 20 человек группы наблюдения, в стандартном Врежиме УЗИ проявились неоднородностью паренхимы различной степени выраженности с изменением акустической плотности. В режиме RTE (рис.1) в цветовом спектре в целом по группе наблюдалось преобладание (11 человек – 55%) гетерогенного распределения по типу синезеленый цвет (bluegreen color). У семи пациентов (35%) в цветовом паттерне, кроме синезеленого, присутствовал красный цвет (тип bluegreenred color). У остальных обследованных (два человека – 10%) ПЖ выглядела в виде гетерогенного распределения оттенков синего цвета (тип blue color).

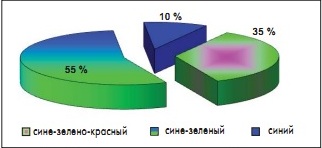

Рис. 1. Распределение пациентов с диффузными изменениями ПЖ по цветовому спектру в режиме RTE

Количественные параметры показателя ЕSR находились в определенной зависимости от цветового паттерна. При типеbluegreen color (n=11) коэффициент эластичности ЕSR по сравнению с показателями контроля увеличивался в области головки в 1,5 раза – до 1,40±0,09 ( p<0,001), в хвостовой части – в 1,3 раза, до 1,23±0,08 (p<0,05), в перидуктальной зоне – в 1,6 раза, до 1,54±0,09 (p<0,001). В теле ПЖ выявлена тенденция к повышению коэффициента эластичности ЕSR до 1,26±0,1 (p>0,05).

При типе bluegreenred color (n=7) зарегистрированы наиболее высокие значения коэффициента эластичности ЕSR, который по сравнению с группой контроля возрастал в 2,1 раза в зоне головки – до 1,92±0,23(p<0,001), в 1,9 раза – в области тела, до 1,80±0,19 (p<0,001), и хвостовой части – до 1,71±0,10 (p<0,001), в 2 раза – в перидуктальной зоне, до 1,95±0,27 (p<0,001).

Для наглядности приводим отдельное описание двух случаев из этого исследования.

Женщина К., 44 года, в течение последних пяти лет наблюдается по поводу ХП. При УЗИ в серошкальном В режиме – диффузные изменения ПЖ. В режиме RTЕ цветовая гамма паренхимы ПЖ представлена гетерогенным распределением голубого и зеленого оттенков, в перидуктальной зоне выявлен красный цвет. Коэффициент эластичности ESR в области головки составил 1,81, тела – 1,69, хвостовой части – 1,73. Перидуктальная зона отличалась повышением значения ESR до 2,98, что дало основание диагностировать перидуктальный фиброз (рис. 2).

Женщина Г., 47 лет, болеет ХП около десяти лет, в начале заболевания в основном беспокоила абдоминальная боль разной интенсивности, в настоящее время жалобы сконцентрированы на постоянных диспептических проявлениях. При УЗИ в серошкальном Врежиме – незначительные диффузные изменения ПЖ. В режиме RTЕ цветовой спектр паренхимы ПЖ характеризуется гетерогенным распределением синего, зеленого и красного цветов. Коэффициент эластичности ESR в области головки составил 2,69, тела и перидуктальной зоны – 2,64. Полученные данные позволили сделать заключение о наличии ХП с фиброзом паренхимы ПЖ (рис. 3).

У лиц с установленным типом blue color(n=2) коэффициент эластичности ЕSR в области головки ПЖ составил 0,99±0,31, тела – 0,81±0,29, хвостовой части – 0,73±0,37, в перидуктальной зоне – 0,67±0,0.

Обращает внимание то, что ХП в группе наблюдения в целом (n=20) сопровождался развитием фиброза преимущественно в перидуктальной зоне, второй по частоте локализации фиброза была головка ПЖ. Возможно, есть необходимость более глубокого изучения этих фактов.

Таким образом, опыт применения Free Hand RTE при ХП с привлечением комплексной оценки цветового изображения и количественного анализа позволил получить качественно новую информацию об изменениях структуры ПЖ, их локализации, степени деформации ткани, и, следовательно, более полно отразить тяжесть поражения органа.

Что касается очагового поражения, приводим описание следующего случая. У женщины, 64 лет, четыре года назад было выявлено новообразование, определяемое при пальпации в области мезогастрия справа, запоследний год его размеры значительно увеличились. При клиническом обследовании пальпируется крупное опухолевидное образование, которое при УЗИ визуализируется в виде негомогенного очага солидноячеистой структуры размерами 123×98 мм, с капсулой, имеющей неровные контуры. В режиме цветового допплеровского картирования в очаге зарегистрирован интранодулярный гиповаскулярный тип кровотока, в капсуле кровоток не выявлен. Органопринадлежность образования четко определить не удалось. Предполагалось, что новообразование либо исходит из головки ПЖ, либо расположено вне ее, рядом.

В режиме RTЕ зарегистрирован цветовой паттерн в виде массивного участкагомогенного красного цвета, значение показателя ЕSR которого достигло 4,41, для сравнения – в теле ПЖ коэффициент эластичности ЕSR был равен 1,32 (рис. 4). Такие изменения были расценены как соответствие переходной, потенциально злокачественной форме новообразования. После хирургического вмешательства при гистологическом исследовании операционного материала у больной верифицирована муцинозная цистаденома ПЖ.

Представленные клинические иллюстрации подтверждают целесообразность использования RTЕ в комплексной диагностике как диффузной, так и очаговой патологии ПЖ.

Таким образом, методика RTE чрескожным доступом является новым многообещающим дополнительным инструментом исследования ПЖ. Ее выгодно отличает высокая информативность, неинвазивный характер, возможность проведения в динамике, универсальность (используется и при диффузной, и при очаговой патологии), возможность предположительной оценки гистоструктуры очага (доброкачественное/злокачественное образование) с выходом на выполнение прицельной биопсии.

Безусловно, несмотря на быстрое развитие методики RTЕ, в ультразвуковой диагностике заболеваний ПЖ остается еще много нерешенных задач. В частности, к ним следует отнести необходимость систематизации результатов качественных и количественных параметров RTЕ в сопоставлении с гистологической оценкой биоптатов паренхимы ПЖ, а также современными классификациями ХП по отдельным видам патологии и нозологическим формам. Это требует определенного времени. Вместе с тем накопление опыта применения RTE при заболеваниях ПЖ позволит не только улучшить диагностические возможности, но и обосновать новые прогрессивные терапевтические и хирургические способы лечения.
